Power Transformer Design Guide: Principper, komponenter og ingeniørproces

Lad os slå én ting på det rene: gitteret forbliver ikke online ved et uheld. Det forbliver online på grund af noget alvorligt tungt jern og kobber-specifikt, de massive transformatorer, der tager rå strøm fra planter og gør det brugbart for resten af ​​os. Og lige i hjertet af det er strømtransformatordesign.

Sandt at sige er det lidt af et monster at tage fat på. Dette er ikke bare at sætte tal ind i en formel. Du jonglerer med elektrisk teori, magnetik, varmeafledning, mekanisk stress og isoleringsvidenskab-på nøjagtig samme tid.

Gør det rigtigt, og du har en maskine, der kører med topeffektivitet, holder spændingen stabil og ikke får et anfald i fyrre år. Få det forkert, og jamen... du forstår billedet. Uanset om det er en fjerntliggende transformerstation, en vidtstrakt solcellegård eller et tungt industrianlæg, så afgør hvordan denne ting er konstrueret, hvor sikker og stabil din strøm faktisk er.

Hos Yawei Transformer lever og ånder vi disse ting. Vi roder konstant med nye strukturer og produktionstricks for at sikre, at vores gear faktisk holder, når gummiet møder vejen.

Kontakt nu

På almindeligt gammelt engelsk er krafttransformatordesign hele den tekniske dans, du laver for at finde ud af præcis, hvordan en transformer vil opføre sig elektrisk, mekanisk og termisk-så den passer til et specifikt strømsystem som hånd i handske.

Her er den hurtige-og-beskidte liste over, hvad vi er ved at finde ud af:

 Valg af spænding og kapacitet

 Udlægning af kerne og viklinger

 Opbygning af et skudsikkert isoleringssystem

 Beslutter, hvordan det holder det køligt

 Sørg for, at den overlever en kortslutning uden at blive til skrot

 Afvejning af tab mod effektivitet

 Design af tank og struktur

 Tilføjelse af smart overvågning og beskyttelsesudstyr

En hurtig forklaring-: Vi taler ikke om de små dåser, du ser på telefonstænger. Vi taler om højspænding-til understationer og transmission, hvor "pålidelighed" ikke er et buzzword-det er en nødvendighed målt i årtier.

1. Den elektriske Blueprint

Dette er ground zero. Alt andet er bygget ovenpå. Ingeniørerne er nødt til at låse de elektriske specifikationer for at sikre, at strømmen flyder sikkert, uden dramatik.

Her er et snydeark for de kritiske faktorer:

Vi beregner omdrejningsforholdet ned til decimalkommaet for at nå den spændingskonvertering. For eksempel handler en generator--op-enhed om at booste spændingen for at skubbe strøm på tværs af-landet, mens en understationsenhed bringer den ned igen, så fabrikker og nabolag rent faktisk kan bruge den.

2. Kernen (det er musklen)

Tænk på kernen som den muskel, der giver den magnetiske vej for energi til at hoppe mellem viklingerne.

I disse dage bruger vi næsten udelukkende høj-kvalitetskorn-orienteret elektrisk stål (GOES). Det er selvfølgelig dyrt, men udbyttet er ubestrideligt: ​​langt lavere magnetiske tab, super høj permeabilitet, det kører mere støjsvagt, og effektiviteten får et massivt løft.

Kerne-type:Vindingerne omgiver kernelemmerne. Det er den rigtige-til højspændingsgear-, fordi det er nemmere at konstruere, køler effektivt og er en leg at vedligeholde.

Skal-Type:Her vikler kernen sig om viklingerne. Den tilbyder langt mere mekanisk støtte og er en absolut tank under et kort-scenarie.

3. Vindinger (nervesystemet)

Hvis kernen er musklen, er viklingerne nervesystemet. De dikterer effektivitet, varmeudvikling og hvor hård enheden er mod fejl.

Materialer:Vi taler om kobber (vores absolutte favorit til ydeevne) og nogle gange aluminium (bruges, når omkostningerne er en primær begrænsning). Vi læner os meget op af kobber, fordi ledningsevnen er fremragende, den er mekanisk robust, og den håndterer varme som en proff.

Vi arrangerer normalt ting som lav-spænding, høj-spænding og nogle gange en tertiær vikling, hvis jobbet kræver det. Vi er besat af de små detaljer: strømtæthed, isoleringstykkelse, lederlayout og kølekanaler. Det er lidt af en balancegang, men sømme det, og du reducerer tabene drastisk og forlænger enhedens levetid.

4. Isolering (hold det indeholdt)

Det er her, tingene bliver kritiske. Du kan have perfekt kobber og stål, men hvis din isolering svigter, er du død i vandet.

Systemet skal modstå driftsspænding, lynnedslag, koblingsstød, ældning over tid og almindelige gamle mekaniske belastninger.

Oil-Immersed (The Heavy Hitter):Guldstandarden for store enheder. Vi taler mineralolie, kraftpapir og presseplade. Olien trækker dobbeltarbejde-den isolererogkøler. Høj dielektrisk styrke gør den perfekt til-højspændingsapplikationer.

Tør-type (til indendørs/følsomme områder):I stedet for olie bruger vi epoxyharpiks, Nomex eller VPI (Vacuum Pressure Imprægnering). Disse er brand-og langt bedre for miljøet, hvilket gør dem ideelle til indendørs installationer, hvor en væskelækage er et stort nej-nej.

5. Afkøling (Lad det ikke koge)

Sjov fakta: store transformere genererer et ton varme fra kobbertab, kernetab og hvirvelstrømme. Hvis du ikke kan trække den varme ud, koger enheden bogstaveligt talt sig selv.

Vi vælger kølingen ud fra vurderingen og miljøet:

Det er bestemt ikke en-størrelse-der passer-alle. Vi ser på installationsstedet, belastningsprofilen og de omgivende temperaturer for at vælge vinderen.

6. Mekanisk styrke (overlevelse af det værste)

Når der sker en kortslutning, bliver tingene voldsomme. Vindingerne bliver ramt af vanvittige elektromagnetiske kræfter-, der skubber, trækker, prøver at knuse lederne.

Vores designs skal tage højde for aksiale og radiale kræfter, spændetryk og tankstyrke. Vi skærper tanken, radiatorerne, bøsningerne og støtterammerne op for at sikre, at enheden ikke deformeres eller rives i stykker under stress.

7. Tryk på Changers (Fin-Justering af spændingen)

Gitteret er ikke statisk. Belastninger ændrer sig, spændinger svinger. For at holde tingene stabile bruger vi trykkoblere.

På-indlæs trykskifter (OLTC):Justerer spændingen, mens transformeren er strømførende og brummer. Det er standard i transmissionsstationer og forsyningsnetværk.

Slået fra-Tapskifter:Kræver, at du slukker-enheden for at foretage justeringer. Du vil for det meste se dette i distributionstransformatorer eller faste-spændingsopsætninger.

Uanset hvad kræver designet pålidelig kobling, minimalt kontaktslid og en lang levetid.

Her er den grove køreplan, vi følger for en transformerkonstruktion:

Definer krav:Fastgør spændingen, MVA, frekvensen, kølemetoden og stedets forhold.

Elektromagnetisk design:Knus tallene for kernen, viklinger, tab og kortslutningsstyrke.-

Termisk design:Analyser temperaturstigningen og oliecirkulationsmønstrene.

Mekanisk design:Planlæg tanken, seismisk afstivning, og hvordan vi skal sende den gigantiske ting.

Fremstilling og test:Dette er den store. Vi kører spektret: viklingsmodstand, forholdstest, isolationsmodstand, delvis afladning, ingen-belastningstab, belastningstab, temperaturstigning og impulstest. Hvis den ikke passerer handsken, sender den ikke. Periode.

Integration af vedvarende energi:Solfarme, vindmøller og batterilager kaster kurvekugler til venstre og højre. Disse kilder er variable-strømproduktionsfald med skyer eller vindstød. Moderne transformere skal håndtere hyppige belastningsændringer, harmonisk forvrængning og vanskelige nettilslutningskoder.

Smart Grid Krav:Den gamle "sæt det og glem det"-mentalitet er for længst væk. Vi bygger enheder med online temperaturovervågning, sensorer for opløst gasanalyse (DGA), olieniveauindikatorer og overvågninger for delvis udledning. Fjernkommunikation lader forsyningsselskaber udføre forudsigelig vedligeholdelse, hvilket er en kæmpe gevinst for at minimere nedetid.

Vi fløj den ikke. Vi følger den internationale spillebog for at sikre sikkerhed, kompatibilitet og lang levetid:

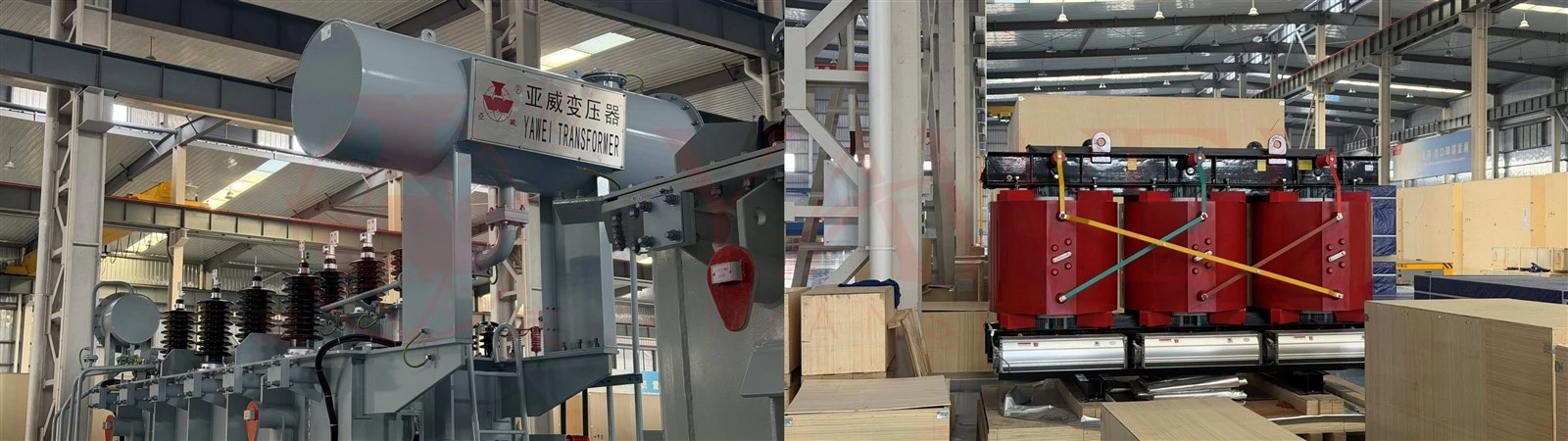

Hos Yawei bruger vi avanceret teknik til at bygge pålidelige løsninger til forsyningsselskaber, vedvarende energi, understationer og energilagringssystemer.

Hvad giver os fordelen?

 Optimerede magnetiske kerner med lavt-tab

 Kobberviklinger af høj-kvalitet

 Top-isoleringssystemer

 Strenge, interne-fabrikstests

 Skræddersyede løsninger skræddersyet til kundens specifikke behov

Vi opgraderer konstant vores materialer og fremstillingsprocesser for at få transformere til at køre, der er effektive, hårdføre og bygget til at holde til kunder over hele verden.

Lad os være krystalklare: Strømtransformatordesign er ikke kun en teknisk øvelse,-det er en multi-disciplinær jonglering, der bestemmer, hvor effektiv, pålidelig og-langtidsholdbar en enhed vil være. Fra kernestålet til køleribberne er hver eneste detalje vigtig.

Efterhånden som verden bruger mere elektricitet og læner sig hårdere ind i vedvarende energi, vil avanceret transformerdesign kun blive mere afgørende for opbygningen af ​​et robust, moderne net. En godt-designet enhed er ikke bare et stykke hardware; det er rygraden i hele energiinfrastrukturen.
