Transformatorisolering: Hjertet i enhver pålidelig transformator
Transformatorisolering er uden tvivl-en af de vigtigste dele af enhver transformer. Det er dybest set det, der holder alle de elektriske dele sikkert adskilt - viklingerne, de individuelle vindinger, lagene, kernen og jorden -, mens det også giver alt mekanisk styrke og hjælper med at styre varmen. Hvis transformatorisoleringen ikke er op til bunden, ser du på kortslutninger, delvise udladninger, buedannelse og transformere, der giver op alt for tidligt.
(Klik på billedet for at vide mere.)
Hovedtyper af transformatorisoleringssystemer
Transformere kommer normalt i to hovedsmagsvarianter afhængigt af hvordan de er isolerede og afkølede:
Olie-nedsænkede (væske-fyldte) transformatorer: Disse fyre bruger mineralolie - eller nogle gange mere avancerede syntetiske væsker eller estervæsker - til at udføre dobbelt arbejde som både kølemiddel og isolator. De parrer det med cellulose-baserede ting som kraftpapir, trykplade og transformerplade. Når først papiret opsuger olien, får dets isoleringsevne et enormt løft. Du vil se denne type meget i store kraft- og distributionstransformere, fordi den er fremragende til at flytte varme rundt.
Transformere af tørre-type: Ingen olie her overhovedet. De er i stedet afhængige af luft og solid isolering. Almindelige opsætninger omfatter vakuumtrykimprægnerede (VPI), vakuumtrykindkapslede (VPE) eller støbte harpiksspoler. Materialer som epoxyharpiks, Nomex®, glimmer, glasfiber og polyesterfilm er typiske. Dette er valget-til indendørs steder, hospitaler, skoler eller hvor som helst brandrisiko og miljøregler er en stor sag.
Nøglekomponenter i isoleringssystemet
Her er en simpel opdeling af hoveddelene:
Der er også mindre bærende dele som afstandsstykker, skiver og strukturer, normalt lavet af trykplade eller lignende kompositter.

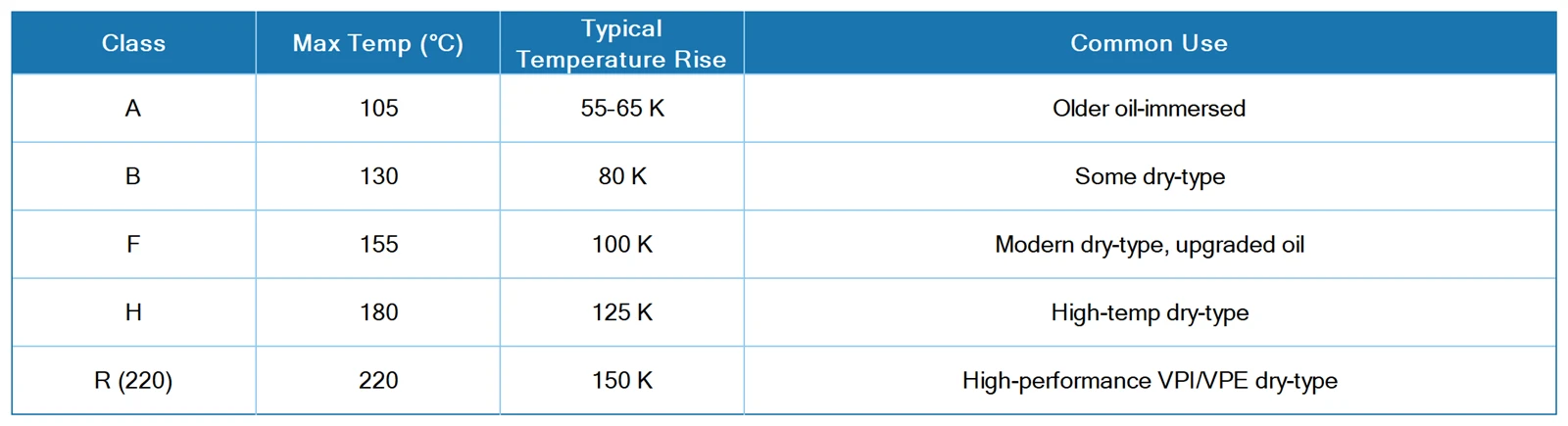

Isolationsklasser (termiske klassificeringer)
Isoleringsklassen fortæller dig grundlæggende, hvor varm transformatoren kan køre uden at forkorte dens levetid for meget (normalt sigter på 20–30+ år). Det er beregnet omkring det varmeste sted indeni.
Højere klasser lader dig overbelaste enheden mere eller gøre den mere kompakt, men de kommer med en højere pris.
Vigtige materialer og funktioner
Nogle af stjernematerialerne i transformerisolering inkluderer cellulose (Kraft-papir & presseplade), termisk opgraderet papir, Nomex-aramid, epoxyharpiks og forskellige isoleringsolier. Systemet skal håndtere elektrisk stress, varme fra tab, mekaniske kræfter under kortslutninger og forblive kemisk stabilt over tid.
Aldring er dog et reelt problem. Fugt, ilt, varme og forurenende stoffer kan slide tingene ned ret hurtigt - især cellulosen. Det er derfor, folk er afhængige af tests som opløst gasanalyse (DGA), furananalyse og effektfaktortest for at kontrollere, hvordan isoleringen holder.
Trends og innovationer
På det seneste er der gået en masse spændende arbejde med hybridisoleringssystemer, grønnere estervæsker i stedet for traditionel mineralolie, avancerede syntetiske materialer, nanokompositter og smartere overvågningsværktøjer til forudsigelig vedligeholdelse.
I slutningen af dagen er god transformatorisolering det, der holder strømmen flydende og nettet pålideligt. Når det er gjort rigtigt, kan det nemt holde i årtier med ordentlig pleje.
FAQ
Sp.: Hvad er den væsentligste forskel mellem olie-nedsænket og tør-transformatorisolering?
A: Olie-nedsænkede transformatorer bruger mineralolie (eller estervæsker) sammen med cellulosepapir og trykplade til fremragende isolering og afkøling. De er gode til store,-enheder med høj effekt. Transformatorer af tørre-type springer på den anden side væsken helt over og bruger faste materialer som epoxyharpiks, Nomex og glimmer. De er mere sikre til indendørs brug, især på steder som hospitaler eller skoler, hvor brandrisiko er et problem.
Q: Hvorfor betyder isoleringsklassen så meget i transformere?
A: Isoleringsklassen fortæller dig, hvor varm transformatoren sikkert kan køre uden at blive slidt for hurtigt. For eksempel er Klasse F (155 grader) almindelig i moderne transformere, mens Klasse H (180 grader) håndterer højere temperaturer. At vælge den rigtige klasse hjælper med at balancere størrelse, overbelastningskapacitet, omkostninger og forventet levetid -, som normalt sigter mod 20 til 30+ års pålidelig service.
Q: Hvad er den største trussel mod transformatorisolering, og hvordan kan den håndteres?
A: Fugt er offentlig fjende nummer et, især for cellulose-baseret isolering. Det reducerer isoleringsstyrken drastisk. Varme, ilt og forurenende stoffer fremskynder også aldring. Den gode nyhed er, at regelmæssig testning af - såsom opløst gasanalyse (DGA), furantestning og kontrol af isolationsmodstand - hjælper med at fange problemer tidligt, så du kan forlænge transformatorens levetid.
Spørgsmål: Er der nogen nye trends inden for transformatorisolering, jeg bør kende til?
A: Ja! Producenterne bevæger sig mod miljøvenlige-estervæsker, der er mere biologisk nedbrydelige og brandsikre- end traditionel mineralolie. Hybride isoleringssystemer, nanokompositter og smartere online overvågningsværktøjer er også ved at blive populære. Disse forbedringer gør transformere mere effektive, miljøvenlige og nemmere at vedligeholde.
