Vejledning til transformatorledninger: Typer, forbindelser og grundlæggende installation

Aug 02, 2026 Læg en besked

Transformer Wiring: En komplet guide til transformatorforbindelser



Transformer ledningerer en kritisk del af transformerdesign og installation. Måden transformatorviklinger forbindes på bestemmerspændingsoutput, faseforhold, jordingsmetode,og hvor effektivt transformeren fungerer under forskellige belastningsforhold.



Fra forsyningsnetværk og industrianlæg til vedvarende energisystemer og datacentre er valg af den korrekte transformatorledningskonfiguration afgørende for sikker og pålidelig strømdistribution.



Transformer Wiring



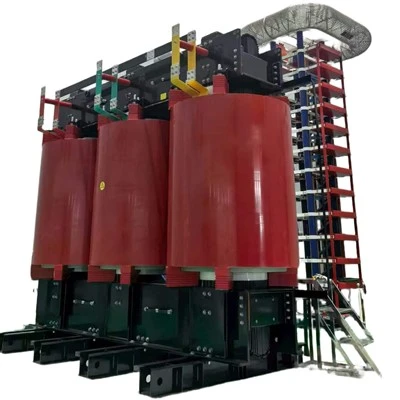

Yawei Transformer, transformere er designet med forskellige viklingsforbindelsesarrangementer for at opfylde forskellige elektriske systemkrav, herunderDelta, Wye og tilpassede vektorgruppekonfigurationer.



Hvad er transformatorledninger?



Transformatorledninger refererer til den forbindelsesmetode, der bruges tilde primære og sekundære viklingeraf en transformer. Selvom det grundlæggende arbejdsprincip for alle transformere erelektromagnetisk induktion, viklingenarrangementbestemmer, hvordan elektrisk energi overføres mellem input- og outputsiden.



En transformer inkluderer normalt en primær vikling forbundet til den indgående strømkilde og en sekundær vikling forbundet til belastningen. Afhængigt af hvordan disse viklinger er forbundet, kan transformeren give et neutralt punkt, skabe et faseskift eller forbedre systemets ydeevne under ubalancerede og harmoniske belastninger.



Transformatorens ledningskonfiguration påvirker flere vigtige elektriske egenskaber:

Faktor Indflydelse af transformatorledninger
Spændingsforhold Bestemmer linje- og fasespændingsværdier
Faseforskydning Definerer fasevinklen mellem primære og sekundære sider
Jordingsevne Bestemmer omet neutralt punkter tilgængelig
Harmoniskpræstation Påvirker strømmen af ​​nul-sekvens og tredobler harmoniske
Belastningskompatibilitet Bestemmer egnethed til forskellige applikationer



Almindelige transformatorledningskonfigurationer



De mest udbredte transformatorledningsmetoder erDelta (Δ)ogTransformer Wiring Wye (Y)forbindelser. Disse to grundlæggende konfigurationer kan kombineres for at skabe forskellige transformerforbindelsestyper, som f.eksDelta-Wye, Wye-Delta, Delta-Delta og Wye-Wye.



Valget afhænger af systemkrav, herunder om der er behov for en neutral forbindelse, den type belastning, der leveres, og den krævede jordingsmetode.

Transformer forbindelse Primær side Sekundær side Neutral tilgængelighed Typiske applikationer
Delta-Delta Δ Δ Normalt ikke tilgængelig Industrielle tre-fasebelastninger
Delta-Wye Δ Y Tilgængelig på sekundær side Distributionssystemer og bygninger
Wye-Delta Y Δ Tilgængelig på primær side Industrielt udstyr og motorer
Wye-Wye Y Y Fås på begge sider Særlige kraftsystemapplikationer



Delta Transformer ledninger



I enDelta transformator tilslutning, de tre viklinger er forbundet ende-til-ende for at danne et lukket trekantet kredsløb. Hver vikling bærer fasespændingen, og linjespændingen er lig med fasespændingen.



Deltatransformatorledninger bruges almindeligvis, hvor tre-fasebelastninger er dominerende, og en neutral forbindelse ikke er påkrævet. En vigtig fordel ved Delta-arrangementet er, at det giver en vej tilcirkulerende strømme, hjælper med at håndtere visse harmoniske forhold.

Feature Deltaforbindelse
Neutralt punkt Ikke tilgængelig uden ekstra jordingsudstyr
Spændingsforhold Linjespænding er lig med fasespænding
Hovedfordel Håndterer ubalancerede belastninger effektivt
Almindelige applikationer Motorer, industrisystemer, transformere med Delta primær



Wye Transformer ledninger



A Wye transformer tilslutningforbinder den ene ende af hver fase, der snoer sig sammen for at skabeet fælles neutralt punkt. Dette neutrale kan værejordet, hvilket gør transformeren velegnet til systemer, der kræver både tre-faset og enkeltfaset-strøm.



På grund af denne fleksibilitet bruges Wye-forbundne sekundære viklinger i vid udstrækning i distributionstransformatorer, der forsyner kommercielle bygninger, boligområder og industrifaciliteter.

Feature Wye forbindelse
Neutralt punkt Tilgængelig
Jordforbindelse Nem neutral jording
Hovedfordel Understøtter enkelt-fase og tre-fasebelastninger
Almindelige applikationer Distributionsnetværk og bygningsstrømsystemer



Delta-Wye Transformer Wiring



Delta-Wyeer en af ​​de mest almindelige transformatorledningskonfigurationerDelta-Wye Transformer Wiringbruges i elektrisk distribution.



I dette arrangement,den primære vikling er forbundet i Delta, mens den sekundære vikling er forbundet i Wye med et neutralt punkt. Dette design giver et jordet sekundært system og gør det muligt for transformatoren at levere forskellige typer belastninger.



Delta-Wye-transformatorer er meget udbredt i:

Anvendelse Grund til brug
Kommercielle bygninger Giver jordet lav-spændingsforsyning
Brugsfordeling Forbedrer systemets fleksibilitet
Vedvarende energiprojekter Matcher inverter og netkrav
Datacentre Understøtter pålidelig strømfordeling

Delta-siden hjælper også med at kontrollere visse harmoniske strømme, mens Wye-siden giver en stabil neutral forbindelse.



Wye-Delta Transformer Wiring



A Wye-Delta transformerbruger en Wye-forbindelse på den ene side og en Delta-forbindelse på den anden. Dette arrangement vælges ofte til industrielle applikationer, hvor et tre-sekundært system foretrækkes.



Det findes almindeligvis i systemer medstore motorer og tungt industrielt udstyrfordi Delta-sekundæren kan levere passende trefaset-strøm uden at kræve en neutral leder.



Trefasede transformatorledninger og vektorgrupper



Tre-transformatorledninger er tæt forbundet med transformatorvektorgrupper. En vektorgruppe beskriver viklingsforbindelserne og faseforskydningen mellem den primære og sekundære spænding.



Almindelige transformatorvektorgrupper inkluderer:

Vektor gruppe Tilslutningstype Faseskift
Dyn11 Delta primær, jordet Wye sekundær 30 grader
Dyn1 Delta primær, Wye sekundær 30 grader
Yyn0 Wye primær og sekundær 0 grader
Dd0 Delta primær og sekundær 0 grader

For eksempel er Dyn11-transformere meget brugt i distributionssystemer, fordi de giver en jordet sekundær neutral og god kompatibilitet med moderne strømnetværk.



Transformer ledningsføring og jordingsmetoder



Jordforbindelseer en vigtig overvejelse ved design af transformatorledninger. En korrekt jordet transformer neutral hjælper med at kontrollere fejlstrømme, forbedre beskyttelsessystemets funktion og øge den elektriske sikkerhed.



Forskellige jordingsmetoder vælges i henhold til systemspænding og applikationskrav.

Jordingsmetode Beskrivelse Fælles ansøgning
Solid jording Neutral direkte forbundet til jord Lav-spændingsfordeling
Modstandsjording Bruger en modstand til at begrænse fejlstrømmen Industrielle mellemspændingssystemer-
Reaktansjording Bruger reaktans til fejlstrømstyring Forsyningsnetværk
Ujordet system Ingen direkte neutral jording Særlige applikationer

For mellem-spændingssystemer installeres der ofte neutrale jordingsmodstande (NGR) for at reducere skader under jordfejl.



Vigtige faktorer ved installation af transformatorledninger



Korrekte transformatorledninger kræver mere end blot tilslutningyaweitransformer-Transformer Wiringterminaler. Ingeniører skal verificerespændingsklassificeringer, faserækkefølge, polaritet og forbindelseskompatibilitetfør transformeren aktiveres.



De primære og sekundære spændingsklassificeringer skal svare til systemkravene, mens tapindstillinger skal kontrolleres for at sikre den korrekte udgangsspænding. I tre-fasesystemer,fasesekvensverifikationer afgørende, fordi forkerte forbindelser kan få motorer og andet udstyr til at fungere forkert.



Transformatorpolaritet er også vigtig, når transformere er parallelkoblet eller installeret som en del af et større strømsystem. Forkert polaritet kan føre til cirkulerende strømme og beskadigelse af udstyret.



Anvendelser til transformatorledninger



Forskellige industrier bruger forskellige transformatorledningskonfigurationer afhængigt af deres elektriske krav.

Anvendelse Fælles transformatorledninger
Brugsfordeling Delta-Wye
Kommercielle bygninger Delta-Wye
Solcelleanlæg Delta-Wye eller Wye-Delta
Vindkraftsystemer Gå-op Delta-Wye
Industrielle anlæg Delta-Delta eller Delta-Wye
Datacentre Jordet Delta-Wye med harmoniske overvejelser



Sådan vælger du den rigtige transformatorledning



Den korrekte transformerledningskonfiguration afhænger afyaweitransformer-Transformer Wiringflere faktorer, bl.aspændingsniveau, belastningstype, jordingskrav, harmoniske forhold og fremtidige udvidelsesbehov.



For de fleste distributionsapplikationer,Delta-Wyeledninger foretrækkes, fordi det giver et jordet sekundært system og understøtter blandede enfasede og tre-fasede belastninger. Industrielle faciliteter med store motorer kan vælge Delta-baserede forbindelser på grund af deres evne til at håndtere krævende tre-fasebelastninger.



Vedvarende energiprojekter og datacentrekræver ofte tilpassede transformerledningsdesign for at matche invertersystemer,UPS udstyr, og harmoniske ydeevnekrav.



Konklusion



Transformerledninger spiller en nøglerolle ved bestemmelse af transformatorydelse, sikkerhed og kompatibilitet med elektriske systemer. Uanset om du brugerDelta, Wye, Delta-Wye, eller andre tilslutningsmetoder, sikrer det korrekte viklingsarrangement pålidelig strømforsyning og effektiv jording.



Som en professionel transformatorproducent,Yawei Transformerleverer tilpassede-olietransformatorer, transformatorer af tør-type og krafttransformatorer med fleksible ledningskonfigurationer designet til forsynings-, industri-, vedvarende energi- og kommercielle applikationer.
