Hvad går der faktisk ind i at designe K-transformatorviklinger?

Hvis du ser på enK-klassificeret transformerfra den anden side af rummet ser det ikke rigtig anderledes ud end en standard. Kernefysikken? Præcis det samme. Men hvis du smøger ærmerne op og ser nærmere efter, vil du finde nogle ret smarte tekniske tweaks gemt inde i disse viklinger.

Producenter forbedrer ikke kun disse transformere med ekstra kobber; de omkonstruerer dem bevidst- til at håndtere de grimme harmoniske strømme, der er tilberedt af moderne elektronik.

Ved at ændre, hvordan viklingerne er sat sammen, kan de dræbe ekstra varme, holde hvirvelstrømme ude af kontrol og stoppe isolering, der ødelægger varme punkter i første omgang. Her er hvordan de rent faktisk gør det.

Indhold

1. Fjernelse af enkeltledninger til multi-ledere
2. Skiftet til folieviklinger
3. Transponerede dirigenter (spillende musikalske stole)
4. Kontinuerlige cylindriske layouts
5. Split Winding Architectures
6. Hvorfor kan vi ikke bare bruge almindelige transformere?
7. Hurtig sammenligning: Standard vs. K-Bedømte viklinger
8. Bundlinjen
9. FAQ

Kontakt nu

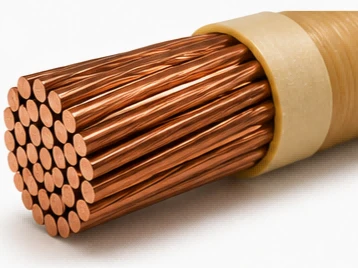

Gå ind i en standard transformer, og du vil ofte se én stor, tyk leder, der udfører alttunge løft. I en K-bedømt enhed? Ikke en chance. I stedet bundter designere en masse mindre ledninger sammen parallelt.

Hvorfor gider? Fordi harmoniske er berygtet for at udløse høje-frekvenstab. Når du skubber høje frekvenser gennem en tyk ledning, myldrer strømmen mod ydersiden (skineffekten) og bliver skubbet rundt af naboledninger (nærhedseffekten).

Ved at opdele den ene gigantiske 200 mm² kobberstang i f.eks. otte 25 mm² parallelle tråde, giver du strømmen mere overfladeareal at bevæge sig igennem. Det holder tingene meget køligere og gør det meget nemmere for transformeren at dumpe varme.

På lav-siden af ​​tingene-især når du kommer ind i høj-tonnage harmonisk territoriumsom K-13, K-20 eller de ekstreme K-40-designs – du vil konstant løbe ind i folieviklinger lavet af kobber- eller aluminiumsplader.

Folie er fantastisk her af et par grunde:

 Det spreder naturligvis strømmen jævnt ud over arket.

 Det eliminerer stort set de grimme hot spots, du får med standardtråd.

 Det giver transformeren en seriøs strukturel rygrad mod kortslutningskræfter-.

Når en applikation er fuldstændig fyldt med harmoniske, trækker producenterne et trick fremkaldet kontinuerligt transponerede ledere eller CTC.

Tænk på det som et kontrolleret spil med musikalske stole til trådtråde. Når bundtet snor sig gennem transformeren, skifter de enkelte tråde fysisk position med jævne mellemrum. Dette sikrer, at ingen enkelt tråd sætter sig fast på indersiden eller ydersiden af ​​en bøjning for længe. Alle deler belastningen ligeligt, hvilket skærer ned på cirkulerende strømme og holder temperaturen smukt afbalanceret. Det er en usynlig detalje, men det er en livredder for langsigtet-effektivitet.

For transformatorer med tørre-type K-klassificerede transformere vil du normalt se høj-siden arrangeret ien kontinuerlig, lagdelt cylindrisk struktur.

Dette handler ikke kun om æstetik. En pæn, kontinuerlig cylinder udglatter den elektriske feltfordeling og holder delvise udladninger (mikroskopiske elektriske gnister, der ødelægger isoleringen over tid) i skak. Derudover efterlader det rene kanaler, så luften kan strømme igennem, hvilket er præcis, hvad du vil have, når tingene begynder at blive varme.

I datacentre eller kritiske hospitalsnet, hvor nedetid ikke er en mulighed, vælger designere ofte opdelte viklingsarrangementer.

Ved at opdele de snoede stier kan de fange og reducere lækageflux og omstrejfende tab. Det er et af de subtile designvalg, der ikke bliver presset meget på, men det tilføjer en massiv sikkerhedsbuffer til faciliteter, der har brug for 99,999 % oppetid.

Hvorfor kan vi ikke bare brugeAlmindelige transformere?

De elektriske belastninger, vi håndterer i dag, er langt fra, hvad der var for omkring tredive eller fyrre år siden. Vores gitter er spækket med:

 Servere og massive AI-computerklynger

 EnterpriseUPSogPDUopsætninger

 Variable frequency drives (VFD'er), der kører tunge motorer

 Selv udbredte LED-belysningssystemer

Hver enkelt af disse er en ikke-lineær belastning, hvilket betyder, at de trækker strøm i korte, takkede impulser i stedet for rene bølger. Den pulsering skaber harmoniske.

Hvis du føder disse harmoniske ind i en standard transformer, fungerer viklingerne som et elektrisk tæppe, der fanger varme og bager isoleringen, indtil den svigter for tidligt. AK-transformator er ikke bare en overdimensioneret version af en almindelig transformer med et større prisskilt-det er et helt andet dyr, der er konstrueret indefra og ud til at overleve den termiske belastning af moderne teknologi.

Hurtig sammenligning: Standard vs. K-Bedømte viklinger

Bundlinjen

I slutningen af ​​dagen handler det ikke om at få en transformer til at blive "K-vurderet" om at slå på flere ledninger. Det hele handler omgeometriogteknikaf disse viklinger. Ved at lege med multi-bundter, folieark og smarte transponeringstricks tolererer disse enheder ikke bare harmonisk varme,-de håndterer den med ynde. Det er præcis derfor, de er guldstandarden for AI-infrastruktur, datacentre og ethvert miljø, hvor ren strøm er en myte.
